SIGMAGAMMALabs ist eine Sparte von sigmagamma.de die sich mit der Umsetzung von Innovationen beschäftigt, die überwiegend mit Elektronik-Hardware und Software unterstützt werden. Bei SIGMAGAMMALabs werden solche Projekte umfassend entwickelt und realisiert. Neben der Entwicklung und Fertigung von elektronischen Hardware-Komponenten in Standard-Technologie, ist das Team mehr auf die Entwicklung von komplexeren Algorithmen sowie umfangreichen Smartphone-Apps spezialisiert.
Untenstehend ist eine Auswahl von einigen erfolgreich umgesetzten Hardware- und Softwareprojekten aufgelistet.
Mobile Apps
Mobile Android & iOS Apps entworfen und veröffentlicht von SIGMAGAMMALabs

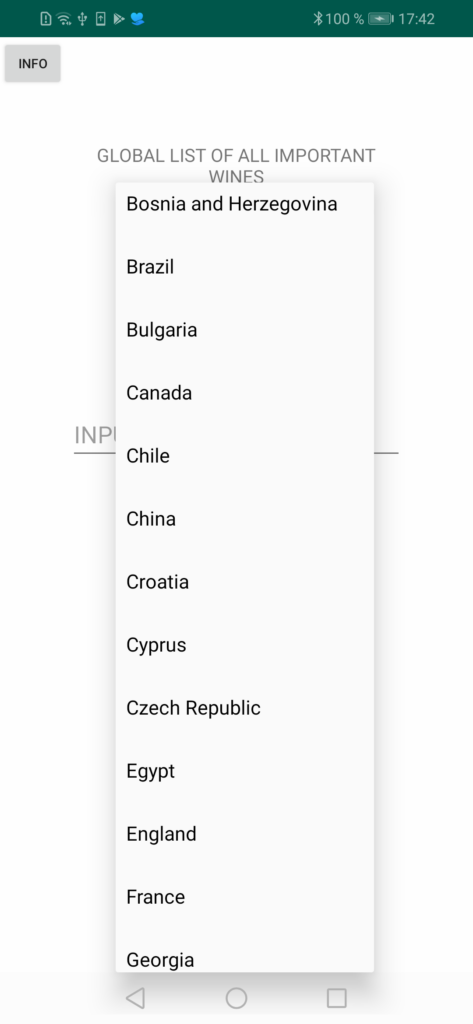

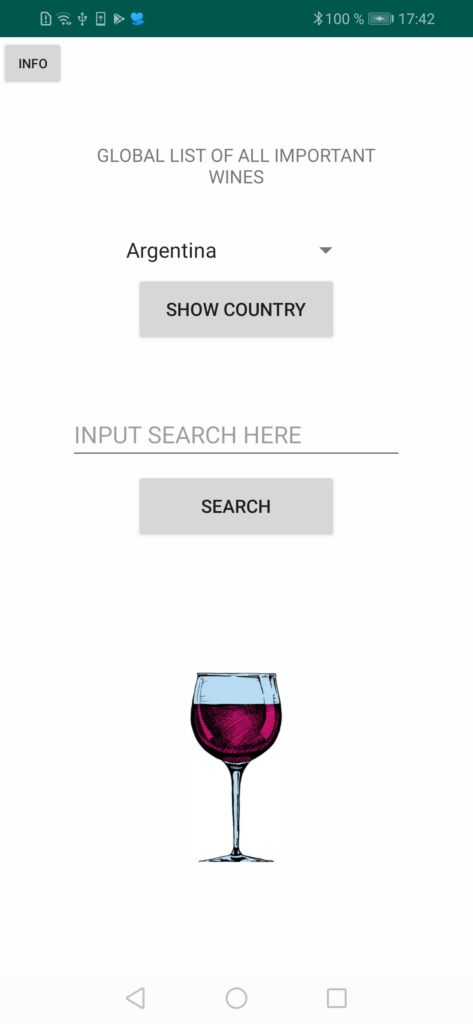

World Wine App
World Wine App is a list of about 130.000 different wine sorts from all over the world with interesting flavour descriptions and further indications for different kind of users.
https://play.google.com/store/apps/details?id=com.yd.world_wine_app

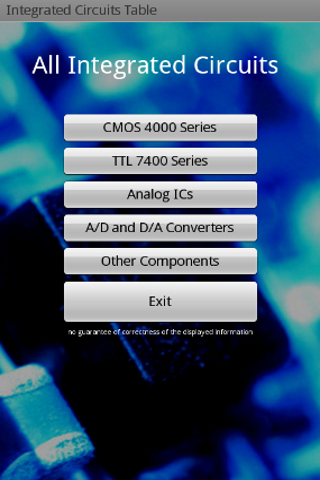

Integrated Circuits Table
Viele integrierte Schaltkreise auf einen Blick:
Mit IC-Table haben Sie eine Vielzahl von wichtigen integrierten elektronischen Schaltkreisen auf einem Blick zur Verfügung.

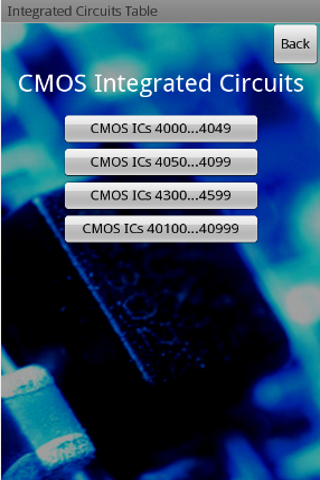

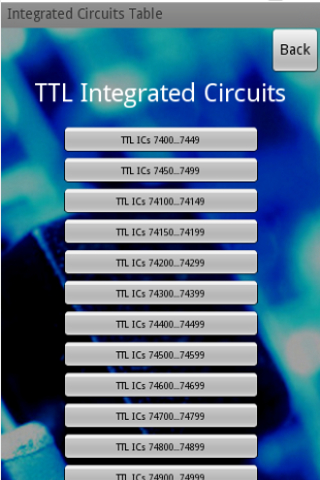

Implementiert sind logische Bauelemente der CMOS- und TTL-Reihen (CMOS:4000…4599 und TTL: 7400…74999). Außerdem stehen integrierte Schaltkreise für Analogtechnik sowie Analog/Digital-Umsetzer und Digital/Analog-Umsetzer zur Verfügung.

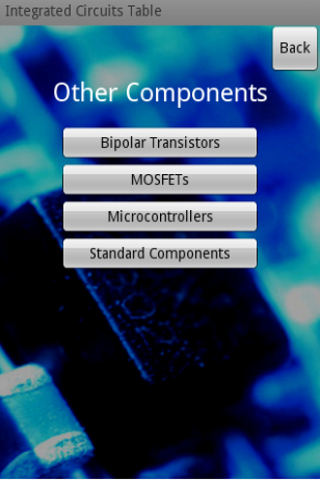

IC-Table zeigt zudem eine riesige Auswahl von diskreten Halbleiterbauelementen, wie Bipolar-Transistoren, MOSFETs, JFETs etc. an.
Zu finden sind zudem eine große Auswahl von AVR-Mikrocontrollern und viele andere Standard-ICs, wie Dioden, Linear-Spannungsregler, Schaltregler, Timer-Bausteine, Treiber etc.
Die App Integrated Circuits Table ist die erste App von SIGMAGAMMALabs gewesen und ist seit dem Jahre 2013 als kostenpflichtige App im Goofle Playstore verfügbrar. Diese App hat bisher stets positive Resonanz von seinen Kunden erhalten.
https://play.google.com/store/apps/details?id=com.electronics

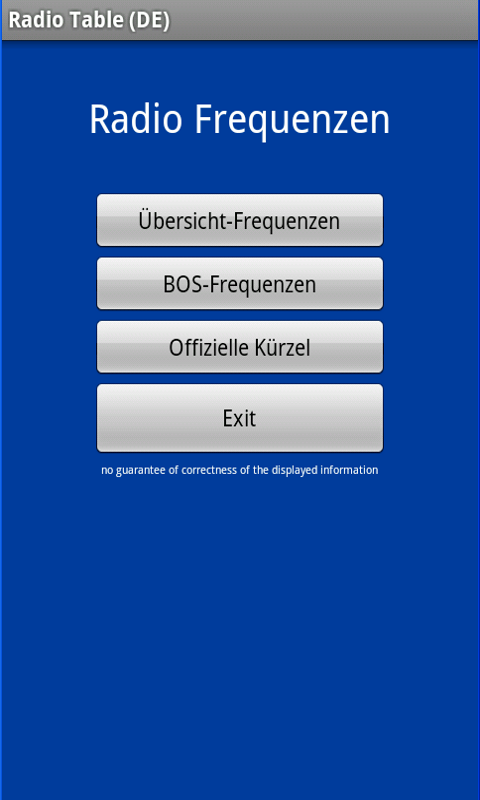

Radio Frequency Table

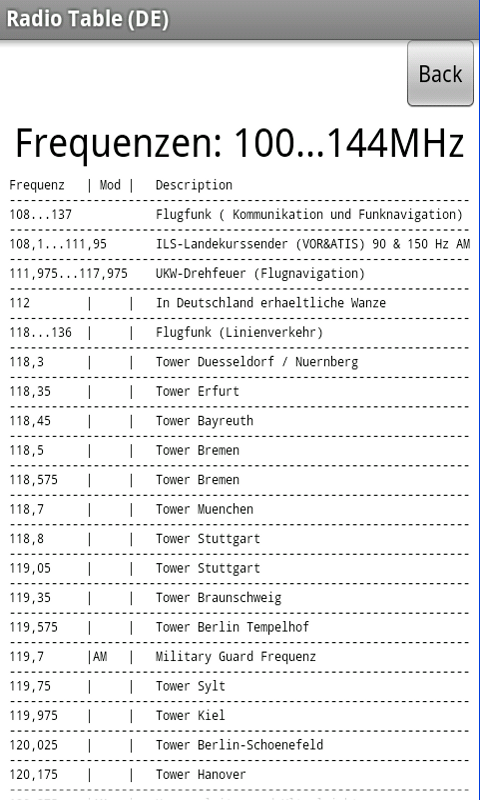

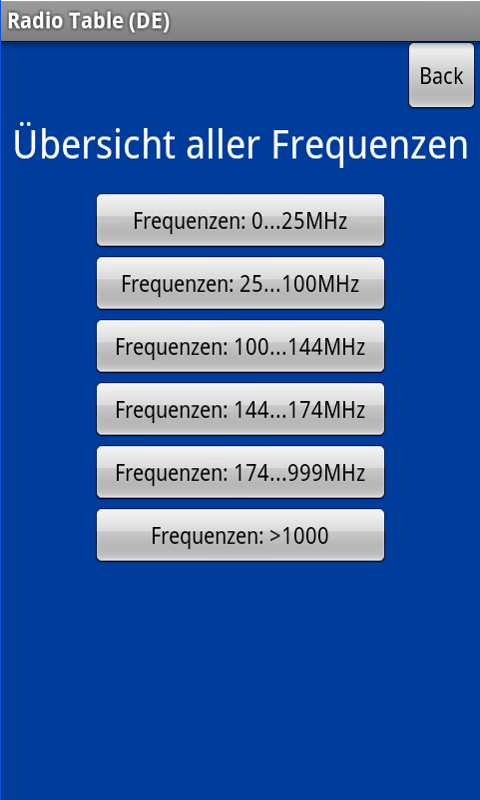

Mit Radio-Table haben Sie alle genutzten Frequenzen der Funk- und Telekommunikationstechnik auf einen Blick zur Verfügung.
Auf welcher Frequenz wird welche Funktechnik genutzt?
Welche Frequenzen nutzen Satelliten?

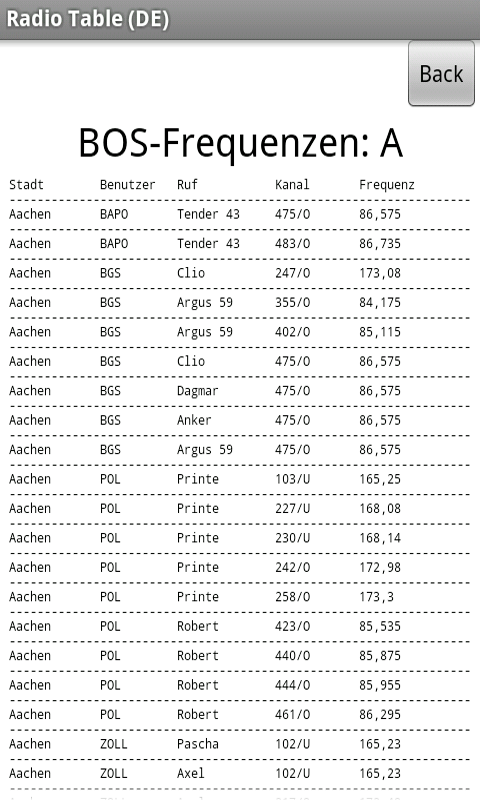

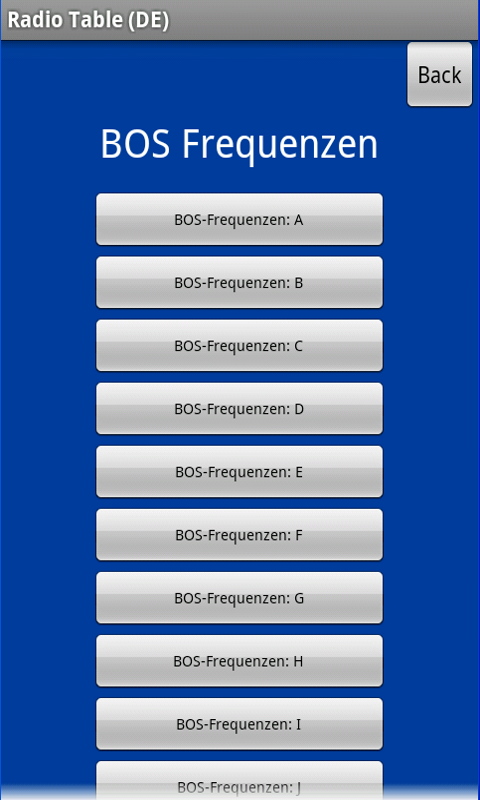

Außerdem stehen alle BOS-Frequenzen in Deutschland alphabetisch zur Verfügung.
Auf welcher Frequenz kommuniziert welche Behörde? Welcher Funkruf wird genutzt?
https://play.google.com/store/apps/details?id=com.yousef.radiotablede

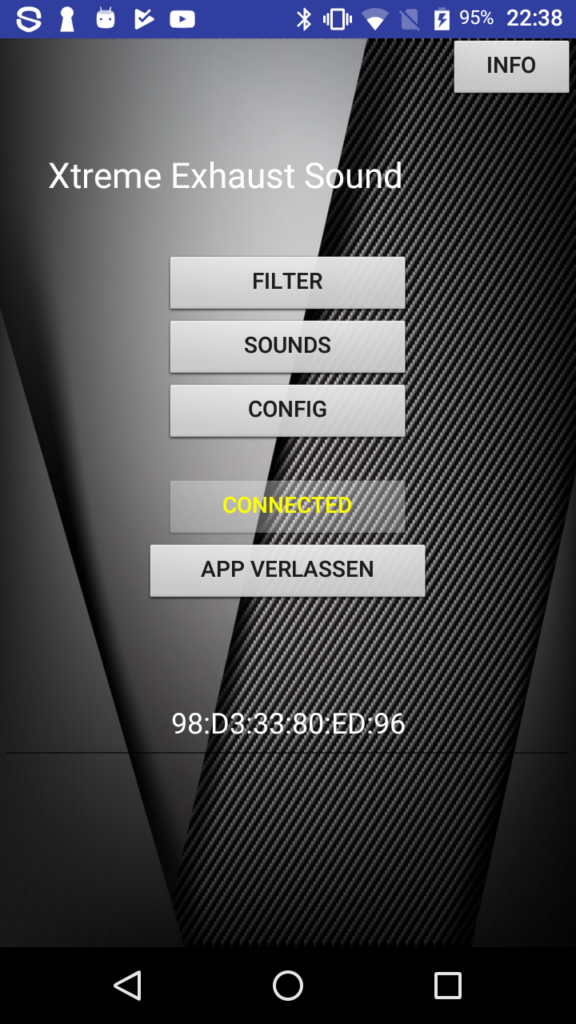

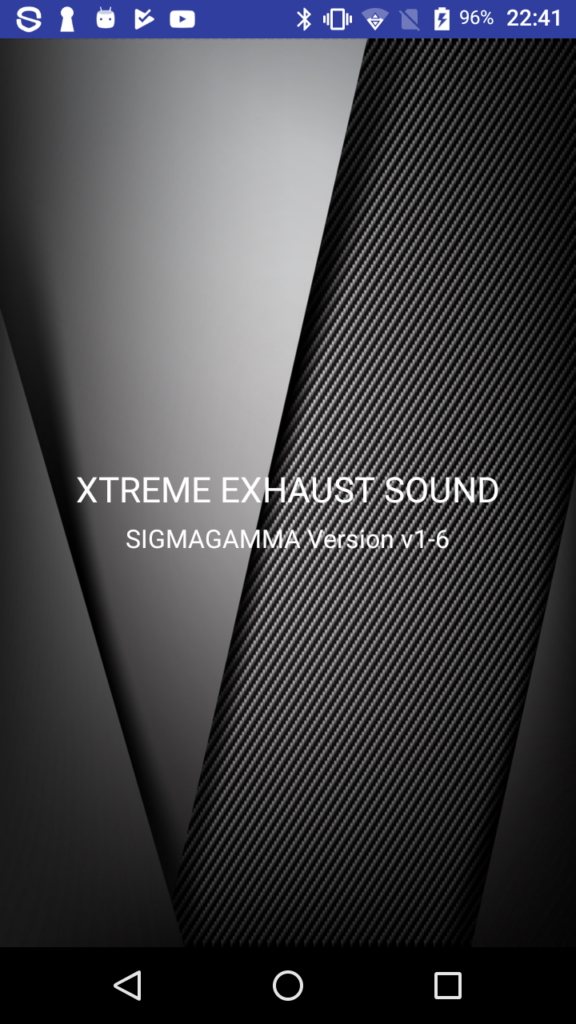

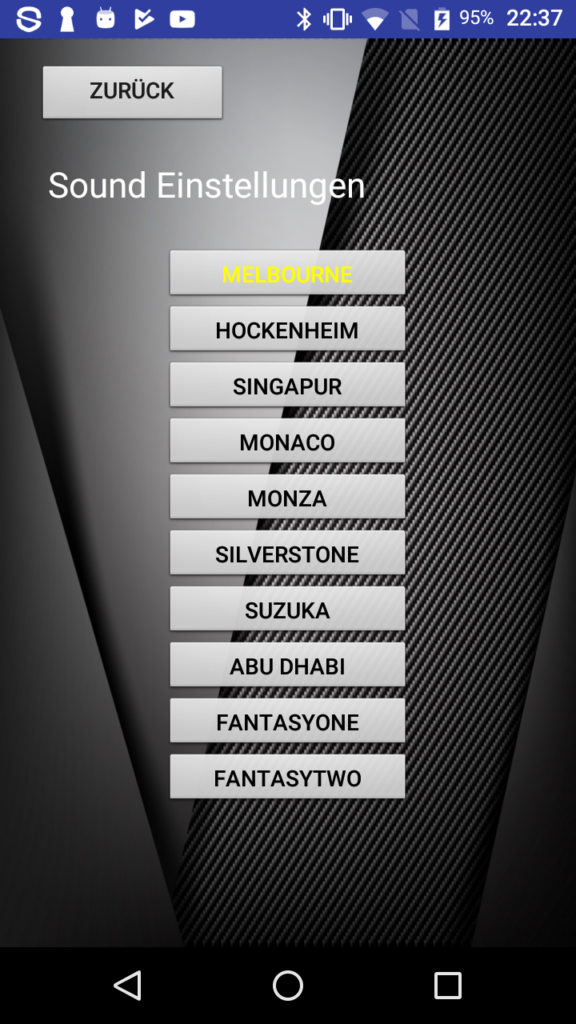

Xtreme Exhaust Sound App
Die „Xtreme Exhaust Soundbox“ ist eine Hardware-Einheit, mit der Du Deinem Fahrzeug ein einmaliges Sound-Tuning verpassen kannst.
Die Soundbox arbeitet mit Hilfe des OBDII-Diagnosesteckers und generiert für jedes neuere Fahrzeug einen unbeschreiblich authentischen Tuning-Sound.
Xtreme Exhaust Soundbox App ist die entsprechende Konfigurations-Applikation für den ESG – Exhaust Sound Generator der auf diesem Seitenverlauf noch vorgestellt wird.

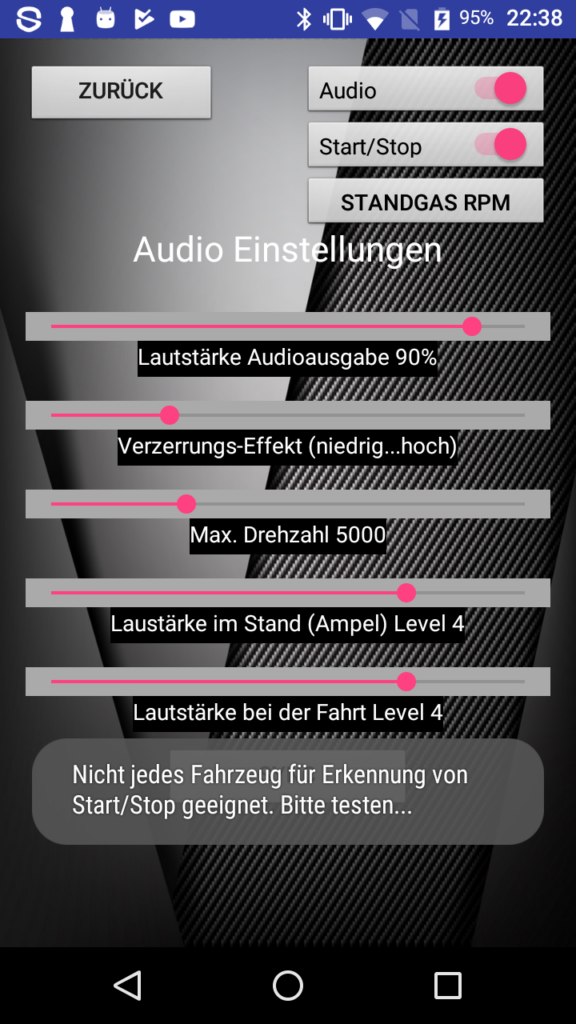

Mit der App kannst Du verschiedene Klang- und Funktionseinstellungen an der Soundbox über Dein Smartphone vornehmen. Die Kommunikation erfolgt über eine Bluetooth-Verbindung.
Folgende Einstellungen kannst Du u.a. vornehmen:
– Sports Car Sounds
– Volume Settings
– Start/Stop Function
– Gain Settings

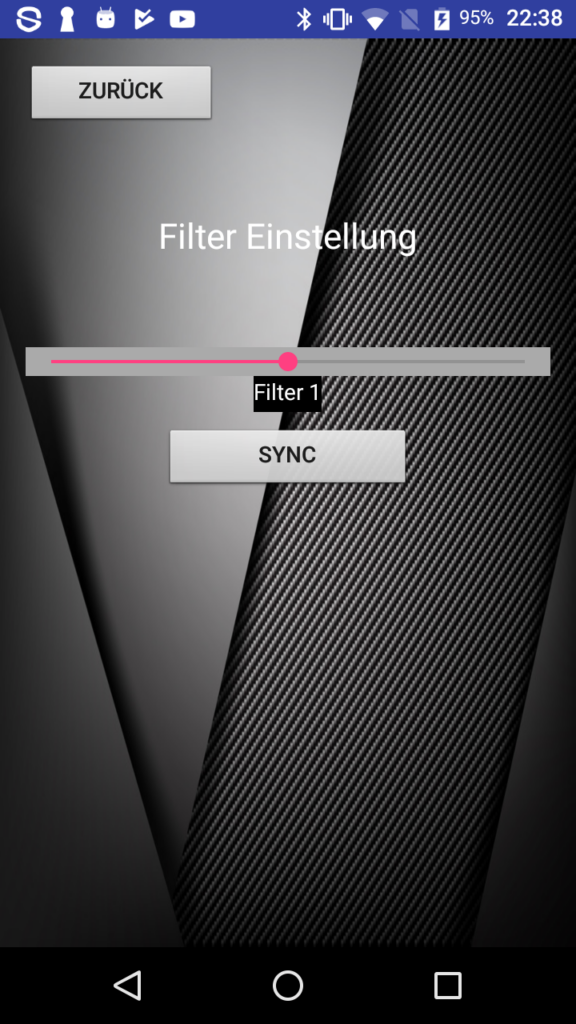

– Filter Settings
– On/Off Function
https://play.google.com/store/apps/details?id=com.esg.yd.sb_app_v1

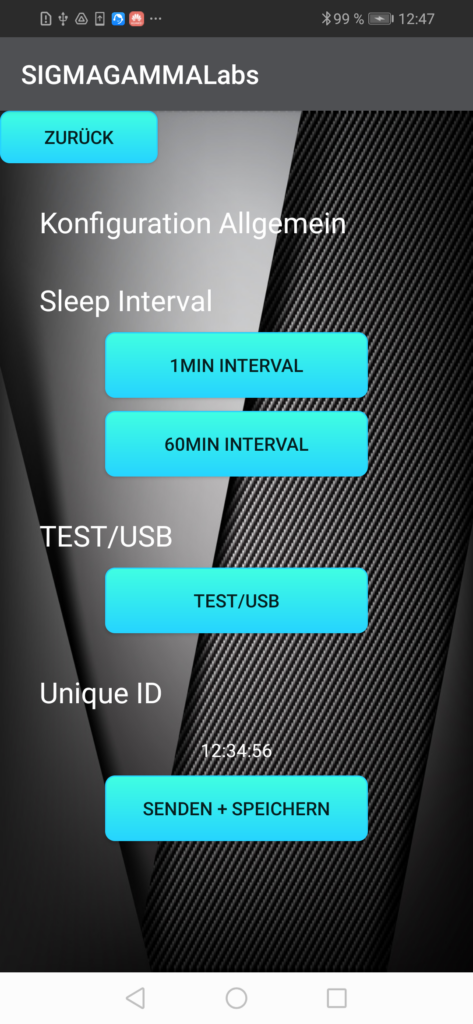

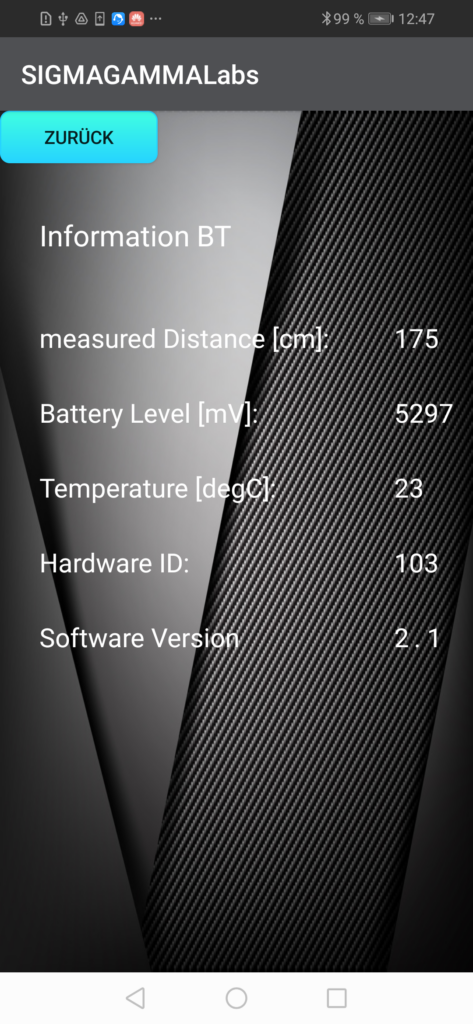

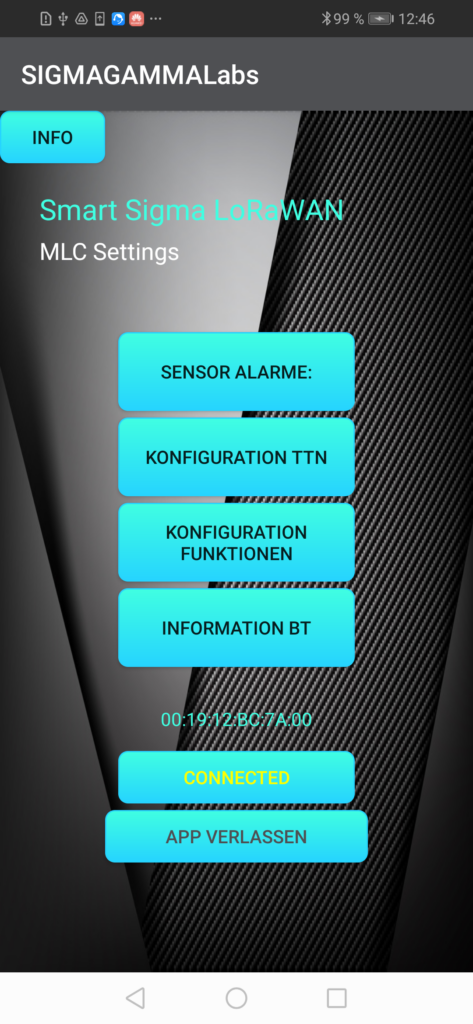

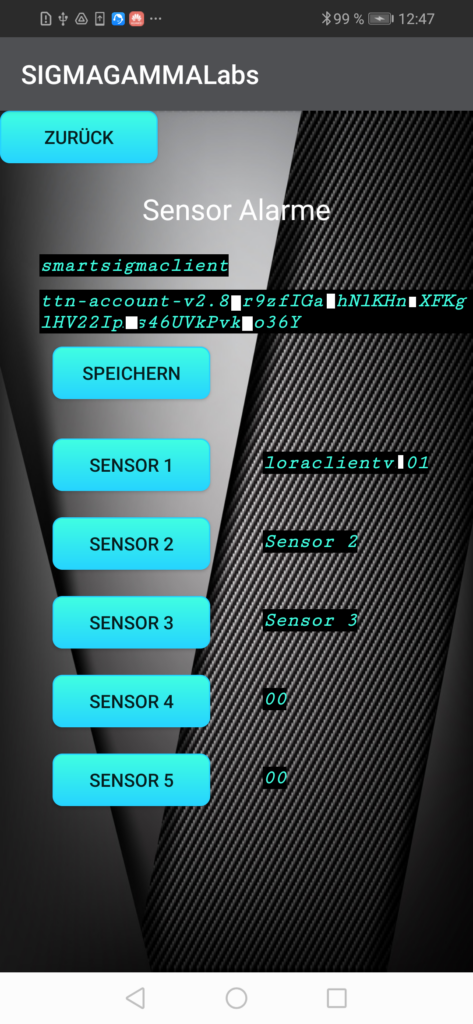

SmartSigma LoRa Client App
Konfigurations-App für Module von SYNTAIGO

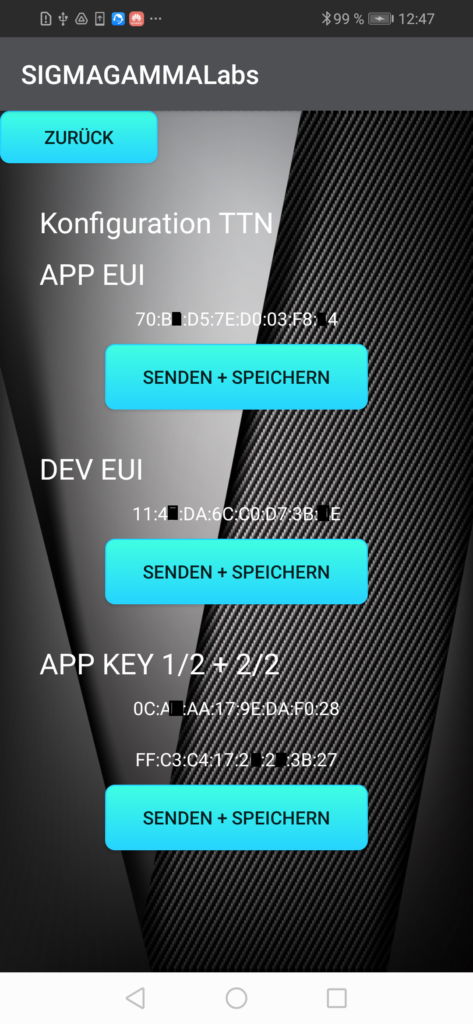

Mit dieser App kannst Du deine MLC-Module (Modular LoRa Client) via Bluetooth-Schnittstelle vor dem Einsatz konfigurieren. Du kannst diverse Einstellungen der Module vornehmen und dir Applikations-Daten aus The-Thingsnetwork (TTN) einspeichern.
Zudem ermöglicht es die App, die Daten von bis zu fünf deiner eingebundenen Sensoren von unterwegs über das Internet abzufragen.
Diese App setzt das Vorhandensein von SmartSigma Sensoren mit MLC-Modulen voraus.
https://play.google.com/store/apps/details?id=com.sigmagamma.lora_demo_app_bt

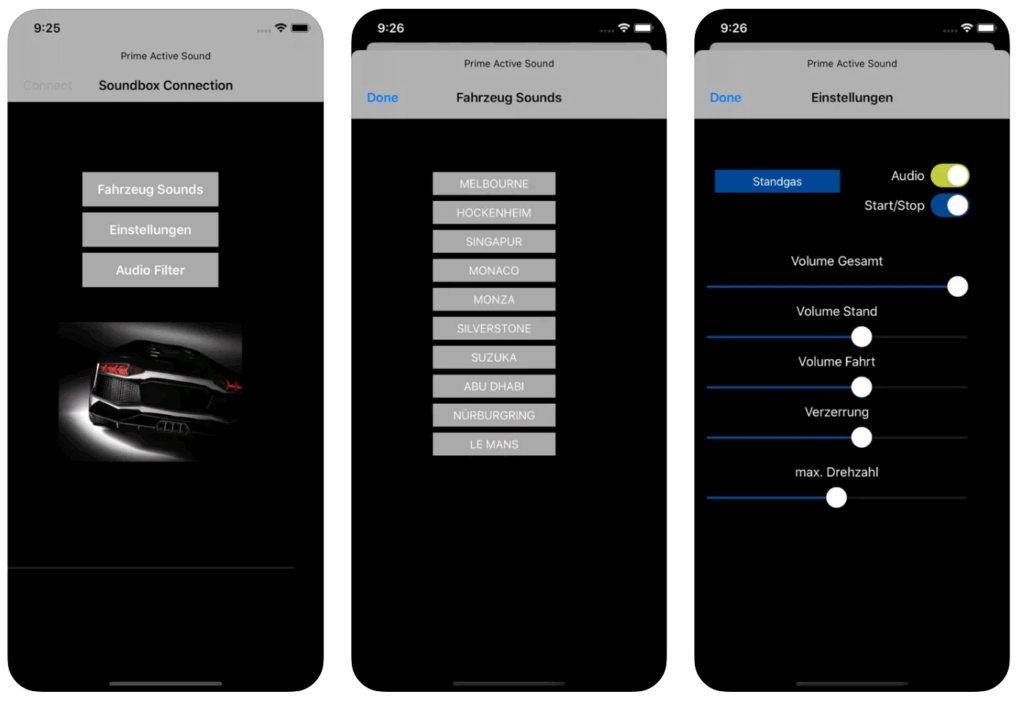

Prime Active Sound
Konfigurations-App für Active-Soundboxen, die über OBD2-CAN Schnittstelle an jedes Fahrzeug angebunden werden können und einen synthetisierten Auspuff-Klang generieren. Die Konfiguration erfolgt über eine Bluetooth 4.0 Schnittstelle.
https://apps.apple.com/de/app/prime-active-sound/id1518087946
Hardware-Projekte
Horizon OBD2 CAN Programmable Module:
The Horizon OBD-Interface Module is a freely programmable and universal electronic device, which can be used in the automotive field.
It can be directly attached to OBD2 Standard Interface, supporting CAN-Bus communication but an implementation to another CAN-Bus can also be supported with appropriate wiring harness.
The module can be programmed and flashed over USB-Interface with Micro-USB connector – standard Arduino IDE will be used for this purpose. The used microcontroller is named Teensy 3.6 and brings ARM Cortex M4 kernel. In this documentation, you will also learn on how to organize and install needed ressources to successfully get the device running for you specific applications. The module can be extended with second Bluetooth and Bluetooth LE adapters, that directly can be soldered on the PCB. One Bluetooth Module for Bluetooth 4.0 is already assembled.
TECHNICAL SPECIFICATIONS OF THE DEVICE
- DEVELOPED IN YEAR 2019
- QUIESCENT CURRENT CONSUMPTION :0,8µA (@13,5V)
- ACTIVE MODE CURRENT CONSUMPTION:70mA (@13,5V)
- DIMENSIONS HOUSING: 110mm x 75mm x 25mm
- NOMINAL POWER SUPPLY RANGE: +8V…+25V
- SUPPLY VOLTAGE PEAK: 35V
- STANDBY-MODE: 10mW
- NORMAL-MODE: max. 1100mW
- SINGLE PROCESSOR DESIGN (ARM CORTEX M4 W/ 180Mhz)
- USB DEBUG- AND LOGGING INTERFACE
- INTEGRATED FLASH STORAGE W/ READ-OUT PROTECTION
- Externer Flash Speicher >= 4GB
- BLUETOOTH4.0 AND BLUETOOTH2.0 SIMULTANOUSLY SUPPORTED
- DSUB9 CONNECTOR FOR VEHICLE CAN AND POWER SUPPLY
- SEPARATE KL15 CONTROL FOR AUDIO AND SAFETY REASONS
- CAN-BUS 11-BIT UND 29-BIT UPTO 1MBIT/S
- ALL COMPONENTS ARE AUTOMOTIVE COMPLIANT
Software:
Software can be written and flashed over Arduino IDE. The device will be connected over USB and can also be debugged by serial interface.
An example software project is available as a showcase and can be freely adapted. The software program can read out RPM, ETH, LOAD and SPEED from OBD2 interface and provides existing data over USB and Bluetooth 4.0 interface
https://github.com/sigmagammalabs/HSG-OBD2-CAN-Module/blob/master/Horizon_OBD_Teensy_36_V100.ino
ESG Exhaust Sound Generator (OBD-2)
Der ESG ist ein Sound Generator für Auspuffklang, der bei allen Fahrzeugen mit OBD-2 Schnittstelle via CAN-Bus kompatibel ist. Das System besteht aus zwei Microcontrollern mit ARM-Kernern und einer Bluetooth Schnittstelle, worüber der Nutzer verschiedene Soundeinstellungen vornehmen kann. Das Gerät kann zehn verschiedene Sound-Typen wiedergeben und synthetisiert diese in Echtzeit zu den ausgelesenen CAN-Daten des Motorsteuergerätes. Der ESG wurde im Jahre 2015 entwickelt und ist seit dem Jahre 2016 in tausenden Kundenfahrzeugen verbaut worden.
Für die Wiedergabe der Sounds wird ein digitaler Audioverstärker und ein Aktuator in Form eines Lautsprechers im Metallgehäuse benötigt und in das Fahrzeug integriert.
http://www.primeactivesound.de/
Ultra Low Dimension Particle Sensor:
Air Quality Measurement Device for mobile fine particle concentration measurements
The device measures air densities of 10um and 2.5um dust particle sizes. Concept is oriented to mobile measurements e.g. with a car driving through different environments.
Bluetooth Controlled Power Switch:
Universal power switch controllable via Bluetooth classic and Android App. It is also capable to monitor digital and analog signals for any application. Usable also to control loads within a vehicle.
High Fidelity Audio Amp:
Very high resolution headphone amplifier with 92kHz sampling rate. It gets its data via USB OTG from e.g. iPad or iPhone. Special Audio App needs to be installed to enable crips HiFi sound.
Bluetooth Enabled Automated Lock:
Schloss Bochum – Bluetooth controlled Padlock with specific Android App. Encrypted bluetooth communication enables the release of the lock and opens itself automatically
